ОКГТ-с
НАЗНАЧЕНИЕ
Применяется как заземлённый протяжённый тросовый молниеотвод, натянутый вдоль воздушной линии электропередачи напряжением от 35кВ и выше, служащий для защиты токопроводящих проводов от прямых ударов молнии, а также для выполнения функций кабеля связи и передачи данных посредством оптического волокна.

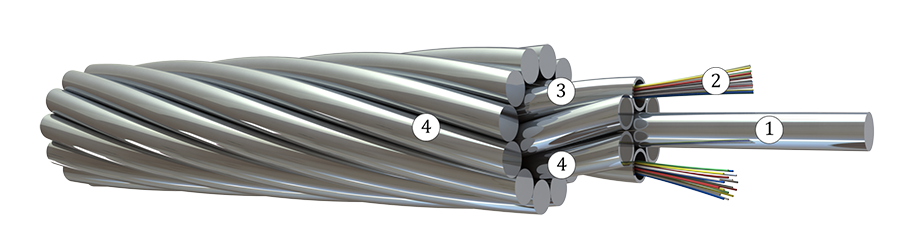

- Стальная проволока, плакированная алюминием
- Оптическое волокно
- Оптический модуль из нержавеющей стали, заполненный гидрофобным гелем
- Стальные проволоки, плакированные алюминием и/или проволоки из алюминиевого сплава
Кабель в наличии на нашем складе
Эксплуатационные требования
| Рабочая температура | -60°С… +85°С |
| Минимальная температура при монтаже | -30°С |
| Температура транспортировки и хранения | -60°С…+70°С |
| Минимальный радиус изгиба кабеля | не менее 20 диаметров кабеля |
| Срок службы | 50 лет |
| Срок гарантийной эксплуатации | 5 лет после ввода в эксплуатацию, но не более 5,5 лет со дня поставки |
| Растягивающее усилие | от 33,0 кН до 484,0 кН |
| Раздавливающее усилие (ГОСТ Р МЭК 794-1-93 метод Е 3) |
100 кг/10 мм |
Краткие сведения о конструкции
| Количество ОВ | 2-48 | 50-96 | 98-144 | 146-192 |
|---|---|---|---|---|
| Количество модулей | 1-2 | 2-4 | 3-4 | 4 |
| Количество волокон в пучке | до 12 | до 12 | до 12 | до 12 |
| Диаметр кабеля, мм | от 13,1 до 28,5 | от 14 до 28,5 | от 15,4 до 28,5 | от 17,4 до 28,5 |
| Вес кабеля, кг/ км | от 352 | от 397 | от 520 | от 880 |
Документация на кабель
ТУ 3587-006-51154035-2005
